3151GP系列压力变送器

时间:2014-09-09 09:33  来源:未知  作者:上海自仪

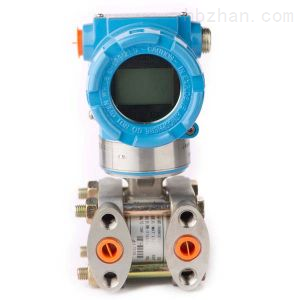

3151GP系列变送器

一、产品特点

      1. 完整的测量范围:0-0.15kPa~42MPa, 多种选择、应用灵活,可以满足绝大部分用户的需求。

      2. 结构小巧、坚固、抗振。一体化接线盒和本机零点和量程调整和LCD显示组态按钮,使安装、校验和运行简化。

      3. 在变送器壳体上设计了非接触式就地零点、量程调整和LCD液晶显示参数组态按钮,便于现场调整零点和量程及设置所需的现场显示参数。

      4. 采用固体、插接式印制线路板、模块化结构,有助于故障检修及减少备件库存示参数。

      5. 阻尼可调,提高了用户的可选择性。

      6. 智能电路,方便用户操作。

      7. 具有独立抗电磁干扰电路和软件抗干扰设计,提高了产品的可靠性。

      8. 内部具有测量温度参数传感器,提高了变送器环境温度影响补偿性能,由于该传感器与被测介质直接接触,所以同时可获得与传感器所接触的介质的温度信息。

      9. 变送器配置的现场数字显示表可以直接显示测量压力值、输出模拟电流值、被测压力对应设定量程的百分比值、传感器本体与其被接触介质的温度值。本项技术己申请专利。

      10. 变送器提高了故障恢复能力,大大减少了变送器维护工作量。

      11. LCD液晶显示表采用多参数循环显示方式工作。

      12. 具有HART协议远程通讯功能,在实现压力测量的同时,增加了传感器本体与被接触介质的温度检测功能,为用户提供了更多的现场工况信息,有利于用户提高过程控制的效果。

      13. 具有全金属密封的差动电容压力传感器的δ室结构创新设计,使差压(压力)和温度测量实现了重大改进和良好的稳定性。




二、产品介绍

      变送器具有防尘结构,安装、使用和调校都方便简单。接线端子和电子线路板放置在变送器上部的密封电气腔室内,且彼此相互隔离开。所以现场接线时,放大器仍在密封状态下工作。变送器具有反极性保护措施,防止由于电源接反而损坏变送器。工作时的容积变化量小于0.16毫升,可防止被测介质液柱过大变化,因而可不需为补偿容积变化量而增置冷凝器或液位筒。变送器与被测介质接触部分的零部件,选用316L不锈钢材料。采用表面贴装的电子元件和插拔式设计制造的印制电路板,使故障少,维护方便,通用性强,减少了备品备件,降低了维修成本。


结构与原理

      3151变送器由传感器和电子线路板两部分组成,传感器部分包括:敏感元件、直接数字电容电路、温度传感器和特征化EEPROM等组成;电子线路板部分包括:微处理器、数/模信号转换器、数字通信和存储器EEPROM等几部分组成,完成压力信号到4-20mADC的转换。

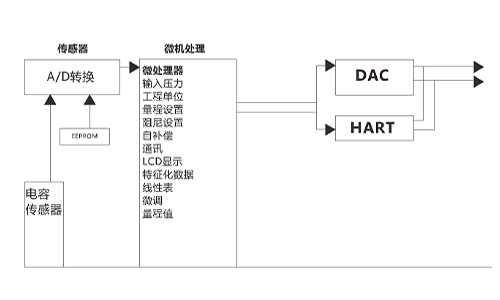

变送器功能方块图

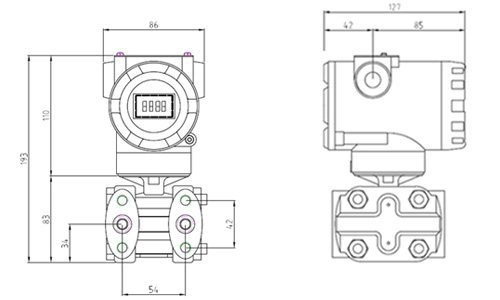

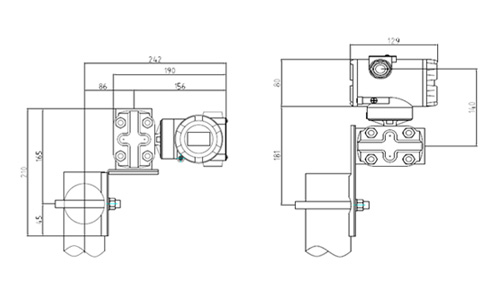

                                2英寸管道安装支架                                              2英寸管道安装平支架

                                变送器安装于2英寸管道上的支架                            变送器垂直安装于2英寸管道上的支架

                                碳钢结构,配有碳钢U型螺栓                                 碳钢结构,配有碳钢U型螺栓

                                聚氨酷喷漆聚氨酷喷漆

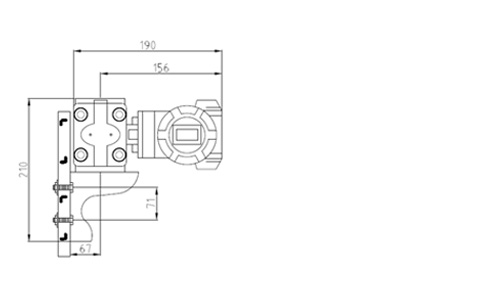

                                面板安装支架

                                变送器安装于面板或墙上用的支架

                                碳钢结构,配有碳钢螺栓

                                聚氨酷喷漆




三、选型编码表(如条件允许更换为选型参照)

3151系列代码 变送器选型代码 选用项
测量类型  GP 表压力变送器
推荐使用量程(kPa)  3

0-1~7.5


4

0-4~40

5

0-20~200

6

0-70~700

7

0-210~2100

8

0-700~7000

9

0-210~21000

0

0-420~42000

输出信号型式  A

4~20mA直流信号+HART协议数字信号(单参数)

选用
 B

4~20mA直流信号+HART协议数字信号(多参数)

 E

工业以太网协议的数字量信号

 F

FF基金会现场总线协议的数字量信号

 P

Profibus-PA协议的数字量信号

与测量介质接触的部件材料  22

316L SST              传感器隔离膜片、
316 SST                流程法兰、泄放阀、选用接头
氟碳橡胶               接液"O"形密封圈

选用
23

哈氏合金C-276       传感器隔离膜片、
316 SST                流程法兰、泄放阀、选用接头
氟碳橡胶                接液"O"形密封圈

25

钽材料                   传感器隔离膜片
316SST                 流程法兰、泄放阀、选用接头
氟碳橡胶                接液"O"形密封圈

流程法兰接头型式  O

1/4-18 NPT 内螺纹

选用
 T

1/2-14 NPT 内螺纹

 S1

带一个远传装置(正压侧)

 S2

带一个远传装置

显示器件型式  M20

指针显示,0~100%线性刻度
(输出4~20mA的变送器可选)

选用
 M7

LCD(液晶)显示,可设置循环或固定显示压力、温度、电流、百分比与测量工程量单位等多种模式。

 M28

OLED显示,中文显示界面
(回路增加压降≤6.5V)
同时显示压力、温度、电流、百分比与测量工程量单位。

 M30

LED数字显示百分比量程
(4~20mA回路增加压降≤3V)

 M32

LED数字显示,可按需设定
(4~20mA回路增加压降≤3V)

安装支架型式  B1

弯支架管装2″管

选用
B2

弯支架板装

B3

平支架管装2″管

防爆型式  d

ExdⅡCT6(隔爆型)

选用
i

ExiaⅡCT6(本安型)

抗电源干扰型式(本安防爆型不能用) k

安装内置式电源隔离模块

选用
引压接头  C12

一端为1/2-14NPT螺纹,另一端为外径14mm,内径6mm连接管,用于与其它管道焊接,两端为可拆卸式螺纹连接。

选用

作者:上海自动化仪表股份有限公司(原创文章,转载请注明网址)
