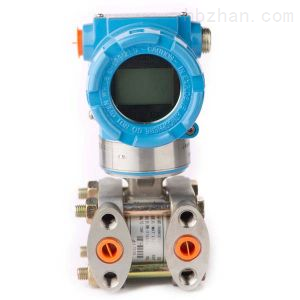

3151GP智能压力变送器

时间:2014-09-09 09:50  来源:未知  作者:上海自仪
3151GP智能压力变送器作为一种高精度智能型的现场压力参数的检测仪表,用来测量各种介质在液体,气体和蒸汽状态下的压力的参数,并将被测的压力参数转换成4-20mA标准电信号输出,同时采用HART协议,具有与手操器或上位机进行通讯的功能,变送器具有输出参数组态功能,能适应不同用户的需要。它可以精确地测量压力。
    内部具有测量温度参数传感器,提高了变送器环境温度影响补偿性能,由于该传感器与被测介质直接接触,所以同时可获得与传感器所接触的介质的温度信息。

    变送器提高了故障恢复能力,大大减少了变送器维护工作量。
    采用了SMD技术缩小了电子线路版的体积,在变送器壳体上设计了非接触式就地零点和量程调整和LCD液晶显示参数组态按扭,便于现场调整零点和量程及设置所需的现场显示参数,变送器内有独立的电磁干扰抑制电路,软件上采用了多重关键参数冗余保护措施,软件抗干扰措施,提高了产品的可靠性。
    变送器有LCD液晶显示表。LCD液晶显示表采用多参数循环显示方式工作。
    该变送器具有HART协议远程通讯功能,在实现压力测量的同时,增加了传感器本体与被接触介质的温度检测功能,为用户提供了更多的现场工况信息,有利于用户提高过程控制的效果。
    变送器具有防尘结构,安装、使用和调校都方便简单。接线端子和电子线路板放置在变送器上部的密封电气腔室内,且彼此相互隔离开。所以现场接线时,放大器仍在密封状态下工作。变送器具有反极性保护措施,防止由于电源接反而损坏变送器。工作时的容积变化量小于0.16毫升,可防止被测介质液柱过大变化,因而可不需为补偿容积变化量而增置冷凝器或液位筒。变送器与被测介质接触部分的零部件,选用316L不锈钢材料。采用表面贴装的电子元件和插拔式设计制造的印制电路板,使故障少,维护方便,通用性强,减少了备品备件,降低了维修成本。
    本产品外形精巧,重量轻,测压接口兼容3151普通型智能压力变送器,可全系列替代市场上广泛使用的1151、3051系列模拟式或智能式压力变送器使用。

产品基本性能及主要功能


1. 测量参数类型:
   表压
2. 测量范围:

产品型号 可调量程范围
(KPa
推荐使用量程范围
(KPa
量程上限
(KPa
基本误差 准确度等级
3151GP4B22TM7B1K 0-0.4~40 0-4~40 40 ±0.075%FS 0.075




     对推荐使用量程范围内的基本误差为±0.075%FS变送器
     变送器的基本误差(FS)=±{0.075+0.0075*[(变送器量程上限/变送器校验量程)-10]}%
3. 与传感器接触的介质温度范围:
   -40~85℃
4. 显示参数
   测量压力值
   输出模拟电流值
   被测压力对应设定量程的百分比值
   传感器本体与其接触介质的温度值
5. 输出信号:
   4~20 mA DC 压力参数模拟信号与压力、温度数字信号,使用HART协议
6. 主要组态功能:
   零点迁移、量程、工程量单位、阻尼时间、超限报警、输出4~20 mA 电流标定、写数据保护、输出函数、出厂数据恢复。
7. 外壳防护等级:IP67

结构与原理
    3151变送器由传感器和电子线路板两部分组成,传感器部分包括:敏感元件、直接数字电容电路、温度传感器和特征化EEPROM等组成;电子线路板部分包括:微处理器、数/模信号转换器、数字通信和存储器EEPROM等几部分组成,完成压力信号到4-20mADC的转换。

主要参数
与传感器接触的介质温度范围 -4085℃
输出信号 4-20mA DC压力参数模拟信号与压力、温度数字信号,使用HART协议
主要组态功能 零点迁移、量程、工程量单位、阻尼时间、超限报警、输出420 mA电流标定、写数据保护、输出函数、出厂数据恢复
外壳防护等级 IP67
精确度 0.075
安装支架型式 B1 弯支架管装 2"管
净重 3.9kg
外形尺寸 86 x193x127毫米
